GLY系列大跨度預應力混凝土空心板成型機

     山東興玉機械科技有限公司專業研制、生產預應力混凝土預制構件成型機械的專業廠家,本公司生產的GLY預應力混凝土空心板成型機-樓板機(非圓孔、圓孔)具有設計合理、操作簡單、維修方便、易損件壽命長等特點。所產出的空心板材表面光滑，結構密實，強度及幾何尺寸均能符合國家有關規范要求，制板長度可由4.2米至18米，板寬為600mm、900mm、1200mm，板材厚度為120mm、150mm、180mm、200mm、250mm、300mm、380mm，是大開間廠房、學校、醫院、商場、辦公樓大型倉庫及民用住宅等所用跨度大、承載高的空心板材經濟、理想的生產設備。

預應力樓板機（空心板機）機器型號及生產參數大全：

1、600系列

ZB600預應力樓板機設備在事先做好混凝土平臺上生產作業。預先張拉好高強度、低松弛鋼絞線，運用擠壓推進的工作原理來制造混凝土空心板，所生產出來的板材具表面光滑，密實度高、跨度大等優點。生產出的空心板長度可在4. 2米到18米的范圍內任意切割，主要用于建造大開間廠房、住宅、學校、醫院、商場、辦公樓和大型倉庫等建筑物。

　ZB600預應力樓板機(空心板成型機)設備在事先做好混凝土平臺上生產作業。預先張拉好高強度、低松弛鋼絞線，運用擠壓推進的工作原理來制造混凝土空心板，所生產出來的板材具表面光滑，密實度高、跨度大等優點。

型號（厚-寬）	總功率 (Kw)	成型速度 (m/min)	最長板長 (m)	最大承重 (KN/m2)	最大承重時鋼絞線直徑及根數	備注
100-600	8	1.3-1.5	5.1	8.11	Φ7mm/5根	6 孔/圓孔
120-600	8.5	1.3-1.5	6	8.86	Φ7mm/6根	5孔/圓孔
150-600	10.5	1.3-1.5	7.5	10.24	Φ9.5mm/5根	4 孔/圓孔
180-600	10.5	1.3-1.5	9	16.16	Φ12.7mm/4根	3 孔/圓孔

2、900系列

型號（厚-寬）	總功率 (Kw)	成型速度 (m/min)	最長板長 (m)	最大承重 (KN/m2)	最大承重時鋼絞線直徑及根數	備注
100-900	10	1.3-1.5	5.1	9.76	Φ7mm/10根	10孔/圓孔
120-900	14	1.3-1.5	6	8.86	Φ7mm/9根	8孔/圓孔
150-900	15	1.3-1.5	7.5	10.24	Φ9.5mm/10根	6孔/圓孔
180-900	15	1-1.2	9	16.16	Φ12.7mm/9根	5孔/圓孔
200-900	15	1-1.2	10.2	13.22	Φ12.7mm/7根	6孔/橢圓
250-900	18.5	1-1.2	12.6	11.1	Φ12.7mm/7根	6孔/桃形
300-900	22	1-1.2	15	10.83	Φ12.7mm/8根	5孔/桃形

3、1200系列

型號	功率 (Kw)	成型速度 (m/min)	最大板長 (m)	鋼絞線數量-直徑	孔數/形狀	機器圖片	板材圖片
GLY120-1200	15	1-1.2	6	12-Φ7	11孔/圓形
GLY150-1200	15	1-1.2	7.5	14-Φ9.5	13孔/橢圓形
GLY180-1200	19	1-1.2	9	10-Φ12.7	11孔/桃型
GLY200-1200	22	1-1.2	10.2	10-Φ12.7	8孔/桃形
GLY220-1200	22	1-1.2	11	10-Φ12.7	6孔/圓形
GLY250-1200	26	1-1.2	12.6	10-Φ12.7	8孔/桃形
GLY300-1200	33	1-1.2	15	12-Φ12.7	6孔/桃形
GLY380-1200	44	1-1.2	18	14-Φ12.7	7孔/菱形

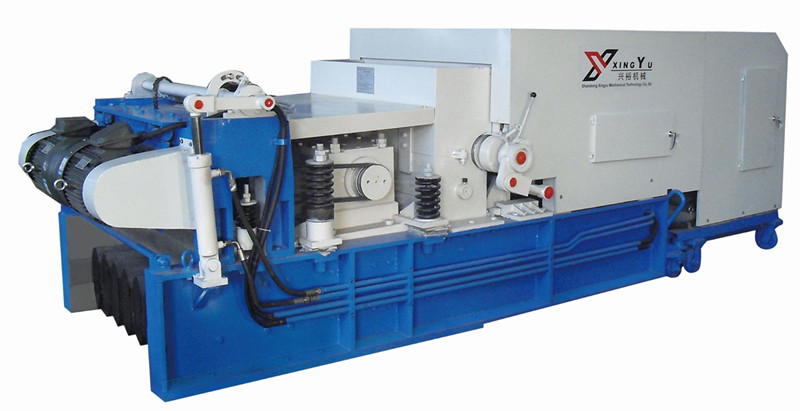

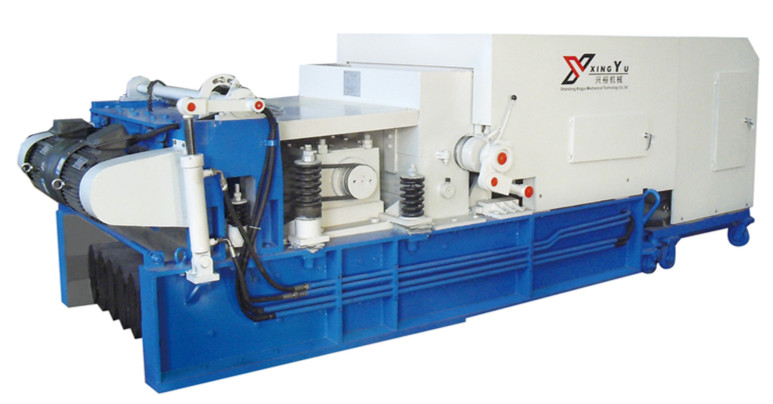

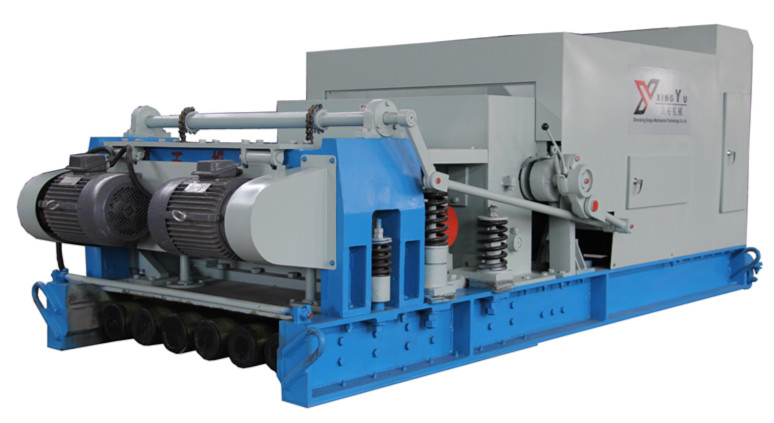

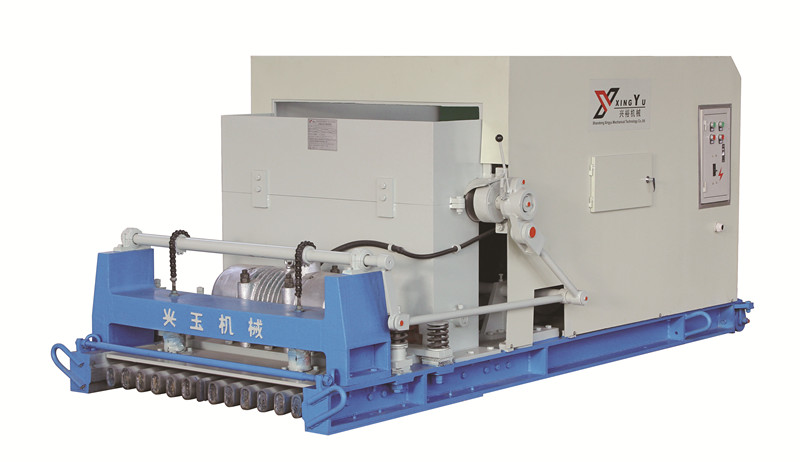

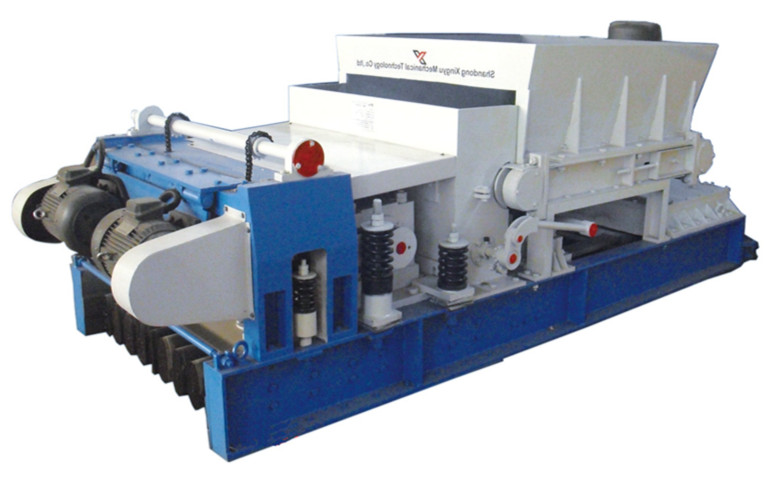

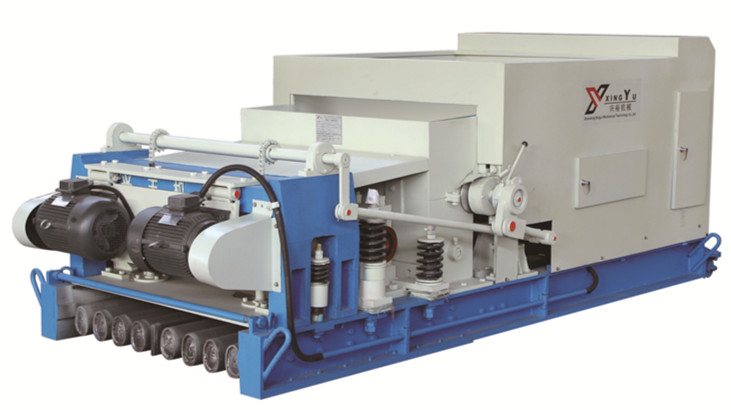

機器的生產圖片：

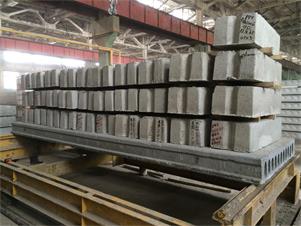

板材測試：

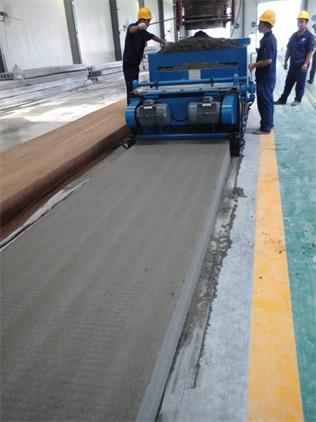

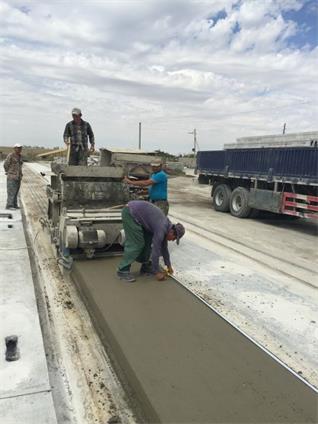

空心板機生產現場：
